Секционная самоцентрирующаяся, самоотрывающаяся опалубка типа ОСД

Стволы вертикального вида требуют особого подхода: для их возведения используется опалубка проходческая типа ОСД. Именно она способна обеспечить крепкий бетонный монолит.

Секционная самоцентрирующаяся, самоотрывающаяся опалубка типа ОСД: основное предназначение

Применяемая секционная самоцентрирующаяся, самоотрывающаяся опалубка считается максимально эффективным приспособлением. Она идеально подходит для бетонной укладки вертикальных стволов.

Удобство конструкции опалубки типа ОСД заключается в том, что после выполнения своей функции, она без проблем отрывается от бетона. Это обеспечивается благодаря ослаблению закрепленных канатов. Как только каркас опускается вниз, секции сжимаются. При воздействии пальцев на пазы, расположенные наклонно, обеспечивается уменьшение размера диаметра. В результате Секционная самоцентрирующаяся, самоотрывающаяся опалубка типа ОСД отрывается от бетона.

Сразу по освобождении опалубка типа ОСД передвигается вниз и устанавливается на новом месте. Это происходит без применения каких-либо механизмов, а всего лишь под весом самих секций. Во время движения секции разжимаются и встают в свое первоначальное положение, предусмотренное проектом.

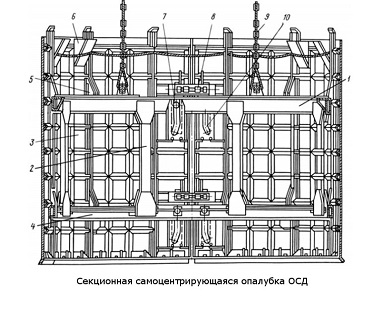

Секционная самоцентрирующаяся опалубка типа ОСД

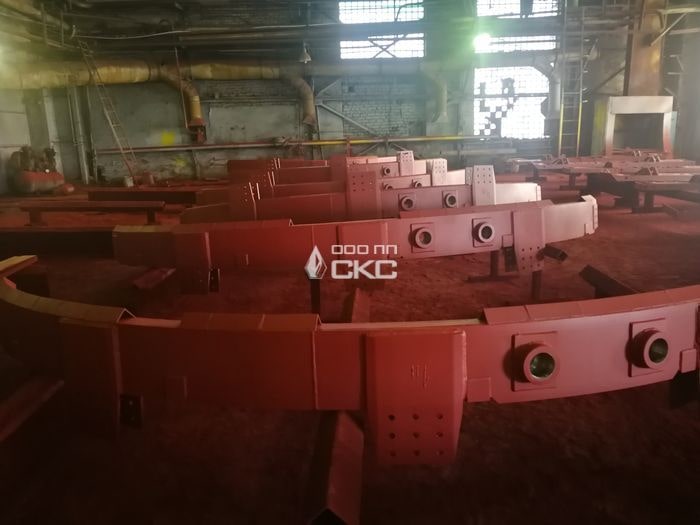

Опалубка типа ОСД состоит из жесткого металлического каркаса, выполненного в виде двух горизонтальных колец 1,4, соединенных между собой вертикальными стойками 2. К верхнему кольцу с помощью болтов присоединены узлы подвески, к которым с помощью клиновых ковшей прикреплены канаты 9. Вокруг колец размещены секции 3, которые соединены между собой с помощью винтовых стяжек и клиновых вставок 8. В местах стыков секции имеют продольно-наклонные пазы 10, взаимодействующие с пальцами –роликами 10, закрепленными на кольцах каркаса 1.

Конструкционные особенности опалубки ОСД

Стандартная Секционная самоцентрирующаяся, самоотрывающаяся опалубка типа ОСД имеет следующие основные части:

  • каркас,
  • подвески с канатами;
  • секции с пазами;
  • ролики (пальцы).

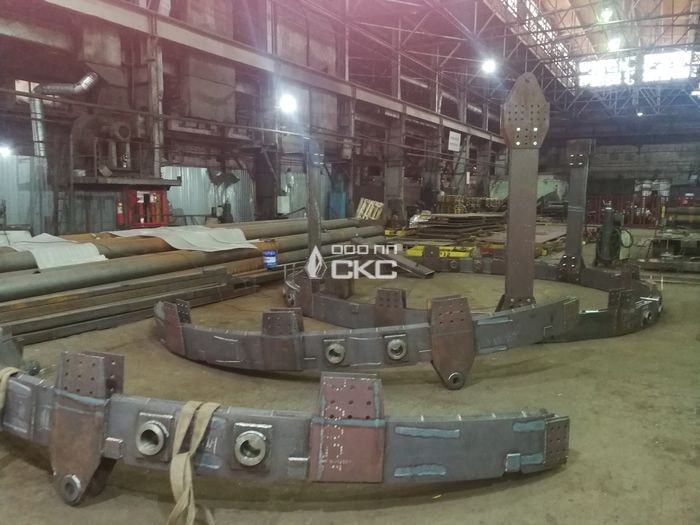

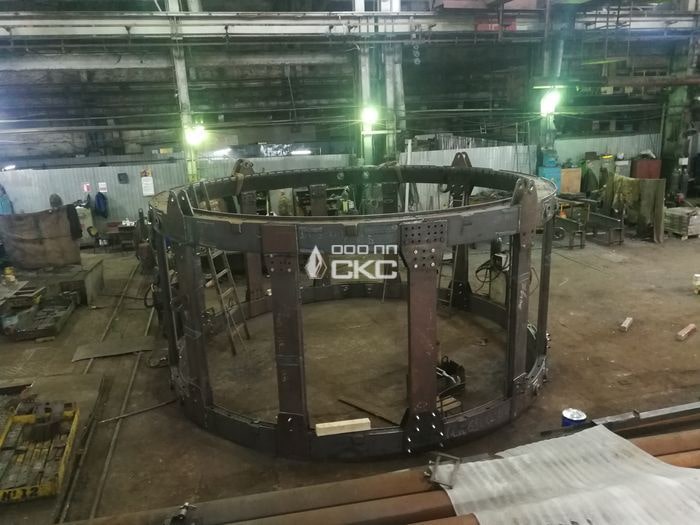

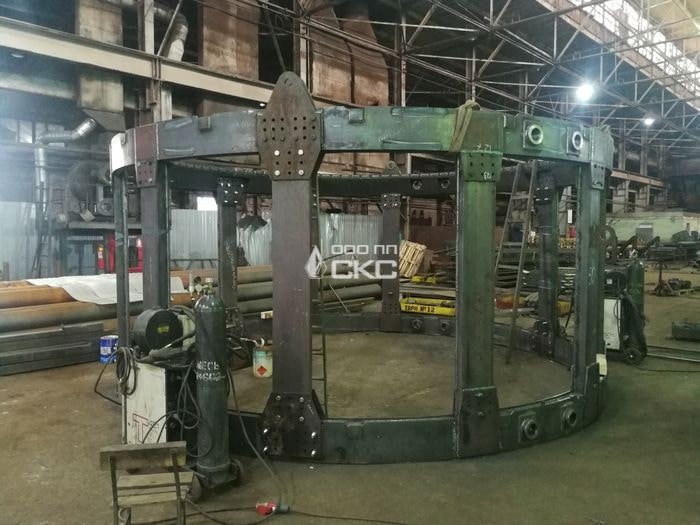

Разработка конструкции секционной самоцентрирующейся опалубки осуществлена ООО ПП «СКС». Два стальных расположенных горизонтально кольца соединяются стойками в единое целое, создавая твердый и надежный каркас. В верхней части располагаются узлы подвесок, закрепленные мощными болтами. К ним крепятся канаты.

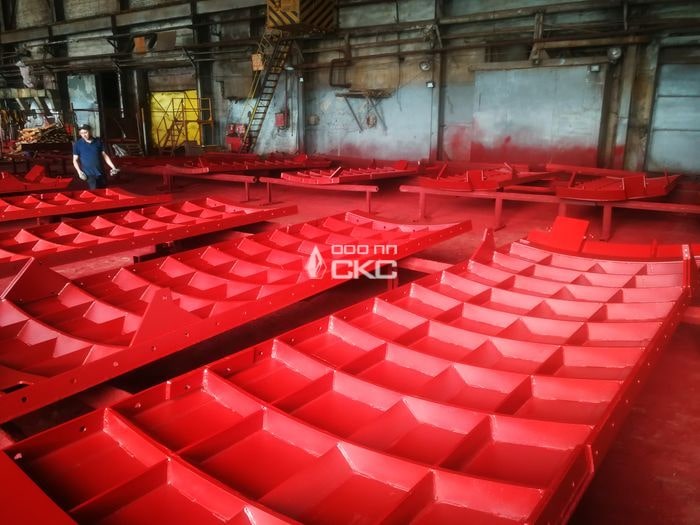

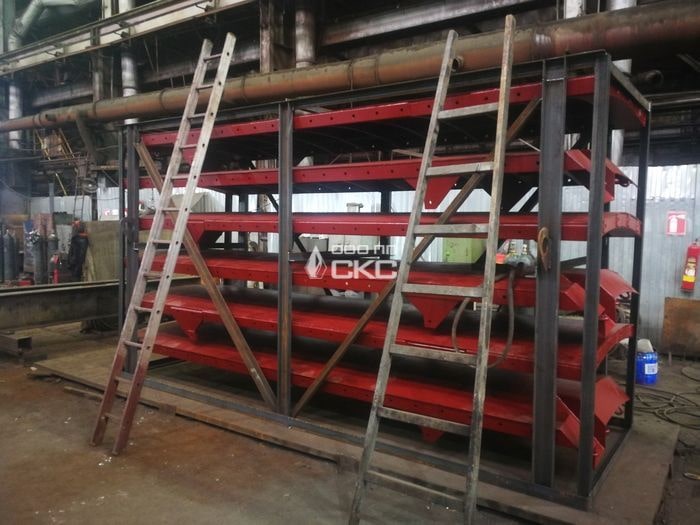

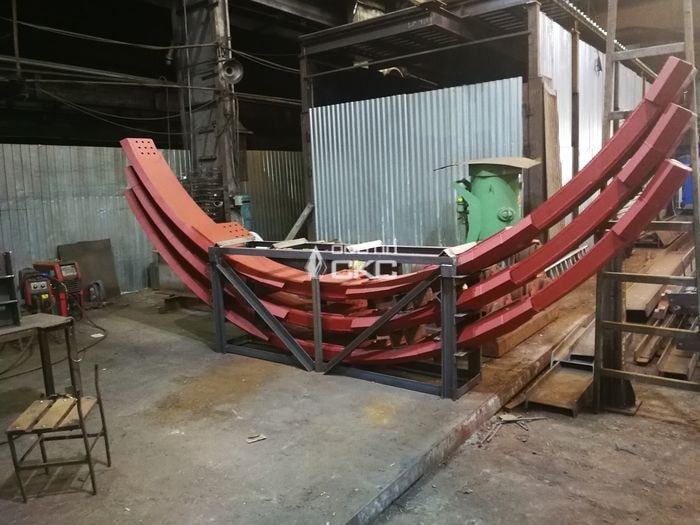

По кругу располагаются секции, соединенные стяжками. В местах их состыковки имеются специальные пазы. Они находятся в непосредственном взаимодействии с расположенными тут же роликами.

Производство и свойства секционной самоцентрирующейся, самоотрывающейся опалубки типа ОСД

Опалубка проходческая типа ОСД производится исключительно из высококачественного материла, что обеспечивает длительную и безупречную эксплуатацию. Так детали, предназначенные для соединения секций, изготавливают из сплава марки Ст 45 в полном соответствии ГОСТ 1050-88.

Опалубка типа ОСД обладает максимальной прочностью, обеспеченной применением только качественных материалов, способных успешно противостоять различным воздействиям:

  • нагрузкам механического характера;
  • нагреву;
  • контактированию с агрессивной средой.

Секционная самоцентрирующаяся, самоотрывающаяся опалубка во время работы может подвергаться постоянному контакту с водой. Учитывается и изменение диаметра в сторону уменьшения при сжимании секций.

Опалубка проходческая типа ОСД отличается наличием сварных элементов. Сварка производится с использованием электродов. Гарантируется отличное качество сварных швов.

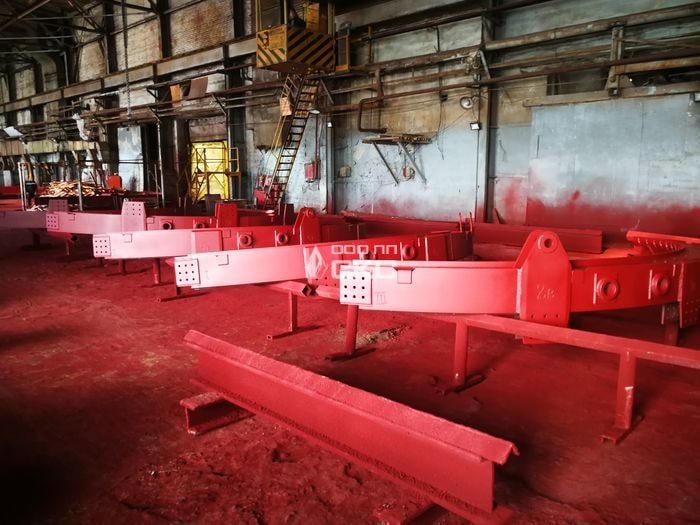

Все поверхности металлических деталей обработаны защитным покрытием АКЗ. Это предотвращает возникновение коррозии и значительно продлевает срок службы.

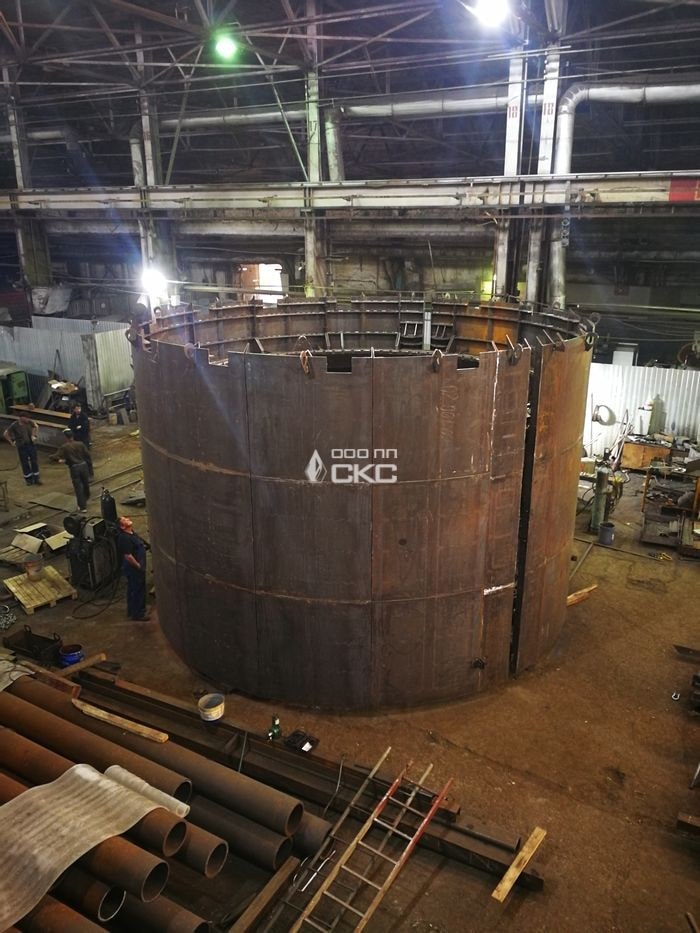

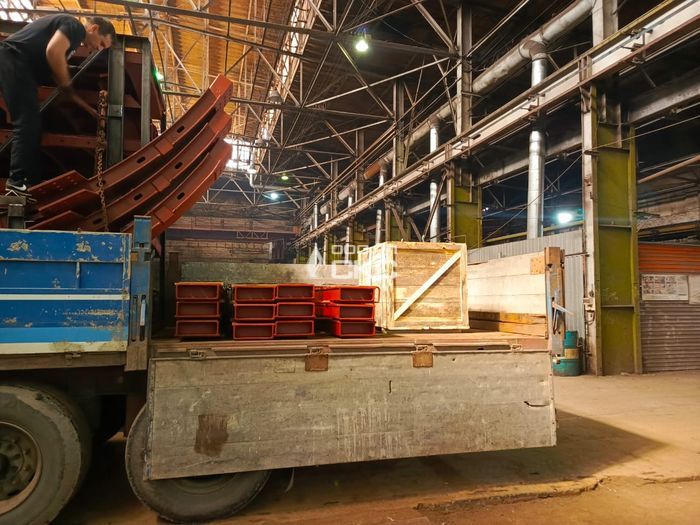

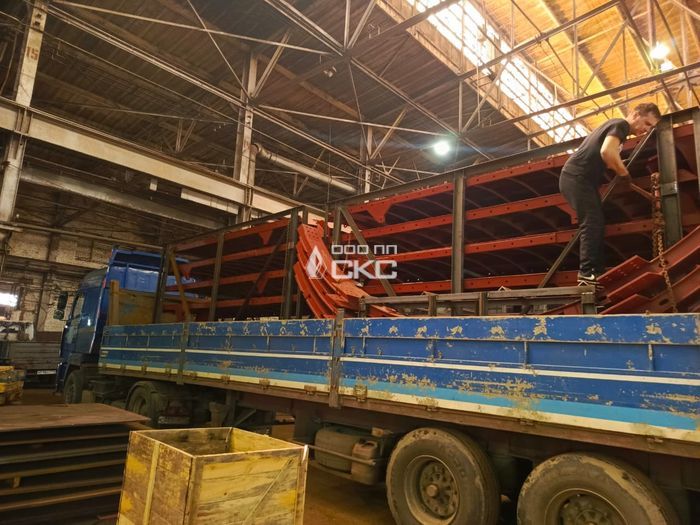

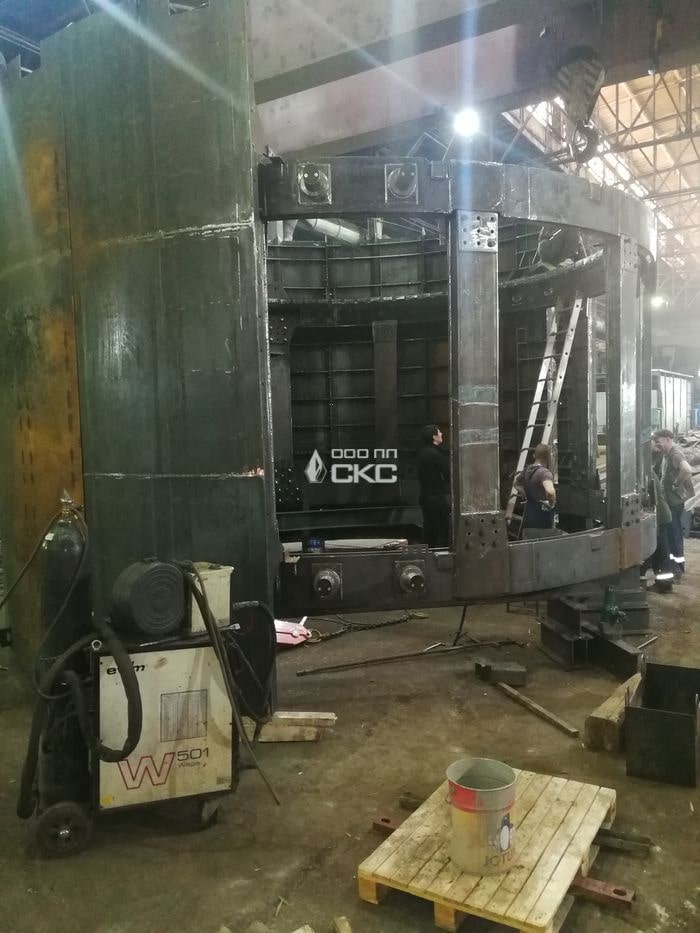

Секционная самоцентрирующаяся, самоотрывающаяся опалубка типа ОСД реализуется в полной комплектации после выполнения предшествующей этому контрольной сборки.
