Отводы сварные секторные, переходы, тройники

Сварные отводы секторные являются элементами трубопроводной системы, обеспечивающие изменение направления трубопровода и передаваемой им субстанции.

Компания «СКС» предоставляет услуги мехобработки металла, производства металлоконструкции и отводов сварных секторных. Гарантируем высокое качество товара и его соответствие современным требованиям и стандартам.

Отводы сварные секторные: применение и требования при изготовлении

Отводы сварные секторные применяются для добычи и транспортировки:

Нефти;
Газа;
Хим. элементов;
Воды и т.д.

Отводы сварные секторные

Отметим, что универсальность сварных отводов позволяет применять их во многих сферах промышленности. Они применяются везде, где имеется трубопровод.

При изготовлении отводов сварных секторных к ним предъявляют определенные требования. Прочность деталей и швов отводов, должна соответствовать уровню стойкость основной части трубопроводов при одинаковых нагрузках. Для предотвращения коррозии металла отводы и их угли обрабатываются специальным веществом.

Градус углов отводов сварных может быть в диапазоне от 15 до 180, это зависит от требований заказчика.

Отводы сварные секторные и элементы трубопроводов ТЭЦ

Детали и сборочные единицы трубопроводов из углеродистой и низколегированной сталей на P_раб<2,2МПа(22кгс/см²), t≤425°C для тепловых электростанций Ø530-1620мм

Секторные отводы по ОСТ 34 10.752-97

Отвод секторный сварной по ОСТ 34 10.752-97 под 90 градусов

Подробнее

Тройники по ОСТ 34 10.762-97, ОСТ 34 10.764-97

подробнее

Переходы по ОСТ 34 10.753-97

подробнее

Тройники сварные равнопроходные по ОСТ 34 10.762-97
Обозначение	Dн, мм	Условное давление, МПа (кгс/см²)	S, мм	S₁, мм	L, мм	H, мм	Масса, кг
23	530	1,6 (16)	11	8	800	445	120,8
24	530	2,5 (25)	18	8	800	445	178,5
27	630	1,0 (10)	10	10	1000	535	177,5
26		1,6 (16)	14	12			239,9
25		2,5 (25)	18	14			295,6
28	720	1,0 (10)	11	9	1100	580	227,9
29		1,6 (16)	18	9			336,2
30		2,5 (25)	22	14			427,7
33	820	1,0 (10)	14	9	1200	630	337,6
32		1,6 (16)	18	11			440,8
31		2,5 (25)	22	18			610,9
36	1020	0,6 (6)	14	10	1600	790	575,5
35		1,0 (10)	18	14			704,9
34		1,6 (16)	22	14			881,2
37	1220	0,6 (6)	14	11	1800	890	777,7
38		1,0 (10)	18	14			1166,3
39		1,6 (16)	25	18			1344.1
43	1400	0,4 (4)	14	14	2100	1030	1123,3
42		0,6 (6)	18	14			1353,8
41		1,0 (10)	22	14			1580,8
40		1,6 (16)	25	25			1966,4
44	1600	0,4 (4)	14	14	2200	1130	1334,0
45		0,6 (6)	18	14			1605,2
46		1,0 (10)	22	18			1926,4

Пример условного обозначения сварногоравнопроходного тройника диаметром 530мм и толщиной стенки корпуса 11мм и штуцера 8мм на условное давление 1,6 Мпа

Тройник равнопроходный 530х11х8 - 1,6 23 ОСТ 34 10.762-97

Тройник равнопроходной

Полный перечень в ОСТ 34 10.762-97 скачать

Тройники сварные переходные по ОСТ 34 10.764-97
Обозначение	Dн х dн, мм	Условное давление, МПа (кгс/см²)	S, мм	S₁, мм	L, мм	H, мм	Масса, кг
088	630х530	1,6 (16)	12	11	800	495	157,9
103	720х530		14	8	900	540	218,4
105	720х630		14	10	900	580	230,9
117	820х530		11	11	1000	630	230,2
119	820х630		14	12	1000	630	296.1
122	820х720		18	9	1100	630	376,8
135	1020х530		14	11	1000	690	353,9
138	1020х630		18	10	1000	730	438,4
141	1020х720		18	11	1200	730	530,6
144	1020х820		18	14	1200	730	537,4
159	1220х530	1,0(10)	14	8	1000	790	412,6
162	1220х630		14	10	1000	830	428,9
165	1220х720		14	9	1200	830	510,0
168	1220х820		14	9	1200	830	490,6
170	1220х1020		18	10	1400	890	717,4
180	1420х530		14	8	1000	890	481,3
182	1420х630		14	10	1000	890	487,7
185	1420х720		14	11	1200	930	587,8
188	1420х820		18	9	1200	930	758,0
191	1420х1020		18	10	1500	990	899,5
194	1420х1220		18	14	1800	990	1115,4
204	1620х530		14	10	1000	990	559,3
207	1620х630		14	10	1000	1030	558,0
210	1620х720		18	9	1200	1030	834,9
213	1620х820		18	9	1200	1030	821.6
216	1620х1020		18	12	1500	1090	1044,3
219	1620х1220		22	11	1800	1090	1481,4
222	1620х1420		22	14	2100	1130	1763,4

Пример условного обозначения переходного тройника диаметром корпуса 820мм, с толщиной стенки 11мм и диаметром штуцера 530 мм с толщиной стенки 11 на условное давление 1,6 Мпа

Тройник переходный 820х11 - 530х11 - 1,6 117 ОСТ 34 10.764-97

Тройник переходной

Полный перечень в ОСТ 34 10.764-97 скачать

Можем изготовить сварные тройники по техническим требованиям заказчика

Переходы сварные листовые по ОСТ 34 10.753-97 (концентрические)
Обозначение	Условное давление, МПа (кгс/см²⁾	Условные проходы Dу х dу	S, мм	L, мм	Масса, кг
08	2,5 (25)	600х500	12	225	39,8
11		700х500	10	450	71,7
12		700х600	12	235	47,3
14		800х500	12	680	140,7
15		800х600	12	465	102,7
16		800х700	12	240	56.5
17		1000х500	14	1140	314,1
18		1000х600	14	920	269,7
19		1000х700	14	695	215,6
20		1000х800	14	475	155,2
21		1200х600	16	1390	522,4
22		1200х700	16	1165	460,6
23		1200х800	16	945	391,5
24		1200х1000	16	490	221,8
27	1,6 (16)	600х500	10	245	36,2
29		700х500	10	450	71,7
30		700х600	10	215	37,0
32		800х500	10	690	118,7
33		800х600	10	455	84,0
34		800х700	10	250	48,6
35		1000х500	10	1155	228,1
36		1000х600	10	920	193,4
37		1000х700	10	715	158,0
38		1000х800	10	485	113,3
39		1200х600	12	1390	392,4
40		1200х700	12	1180	350,0
41		1200х800	12	950	295,9
42		1200х1000	12	485	165,7
43		1400х700	14	1640	624,0
44		1400х800	14	1405	560,7
45		1400х1000	14	940	408,5
46		1400х1200	14	475	223,2
47		1600х800	14	1875	815,5
48		1600х1000	14	1410	663,2
49		1600х1200	14	945	477,9
50		1600х1400	14	490	264,1

Пример условного обозначения сварного эксцентрического перехода с условными проходами Dу 600мм и dу 500 мм на условное давление 1,6 Мпа

Переход 600х500 - 1,6 27 ОСТ 34 10.753-97

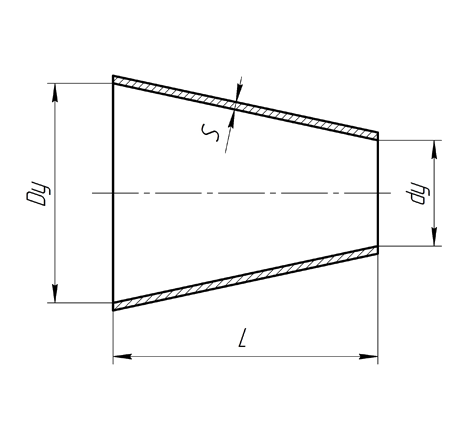

Элемент трубопровода. Переход концентрический.

Полный перечень в ОСТ 34 10.753-97 скачать

Можем изготовить сварные переходы по техническим требованиям заказчика

Переходы сварные листовые по ОСТ 34 10.753-97 (эксцентрические)
58	2,5 (25)	600х500	12	225	40,1
61		700х500	10	450	72,2
62		700х600	12	235	48,7
64		800х500	12	680	142,1
65		800х600	12	465	103,5
66		800х700	12	240	57,2
67		1000х500	14	1140	316,8
68		1000х600	14	920	272,3
69		1000х700	14	695	217,5
70		1000х800	14	475	156,6
71		1200х600	16	1390	527,5
72		1200х700	16	1165	460,8
73		1200х800	16	945	395,9
74		1200х1000	16	490	225.1
77	1,6 (16)	600х500	10	245	36,4
79		700х500	10	450	72,2
80		700х600	10	215	37,3
82		800х500	10	690	119,5
83		800х600	10	455	84,8
84		800х700	10	250	49,3
85		1000х500	10	1155	229,6
86		1000х600	10	920	194,9
87		1000х700	10	715	159,5
88		1000х800	10	485	114,5
89		1200х600	12	1390	395,7
90		1200х700	12	1180	353,0
91		1200х800	12	950	299,0
92		1200х1000	12	485	167,2
93		1400х700	14	1640	629,2
94		1400х800	14	1405	614,1
95		1400х1000	14	940	412,5
96		1400х1200	14	475	224,7
97		1600х800	14	1875	822,4
98		1600х1000	14	1410	668,9
99		1600х1200	14	945	481,5
100		1600х1400	14	490	265,5

Пример условного обозначения сварного эксцентрического перехода с условными проходами Dу 1600мм и dу 1400 мм на условное давление 1,6 Мпа

Переход 1600х1400 - 1,6 100 ОСТ 34 10.753-97

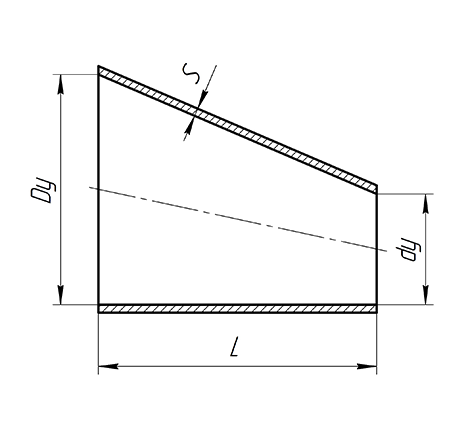

Элемент трубопровода. Переход эксцентрический.

Полный перечень в ОСТ 34 10.753-97 скачать

Можем изготовить сварные переходы по техническим требованиям заказчика

Сварные секторные отводы по ОСТ 34 10.752-97
Обозначение	Условное давление, МПа(кгс/см²)	Dн, мм	S, мм	φ, град	R, мм	Масса, кг
151	2,5(25)	530	8	90	800	134,0
152		530	11		530	138,5
153		630	12		950	283,3
154		630	12		630	209,4
155		720	9		1080	276,4
156		720	11		720	247,6
157		820	11		1230	438,8
158		820	11		820	317,7
159		1020	14		1350	862,5
160		1020	14		1020	579,0
161		1220	14		1830	1233,7
162		1220	18		1220	1068,5
164	1,6(16)	530	8	90	530	100,7
165		630	10		950	236,7
166		630	10		630	174,6
167		720	9		720	202,8
168		820	9		1230	358,5
169		820	9		820	259,9
170		1020	10		1530	616,3
171		1020	10		1020	413,0
172		1220	11		1830	969,4
173		1220	11		1220	651,8
174		1420	14		2130	1671,3
175		1420	14		1420	1123,8
176		1620	14		2430	2206,2
177		1620	18		1620	1901,6

Пример условного обозначения сварного секторного колена с утлом разворота потока α 90°, из трубы диаметром 1020 мм и толщиной стенки 14 мм на условное давление Pу 2,5 МПа:

Колено 90° 1020×14 - 2,5 160 ОСТ 34 10.752-97

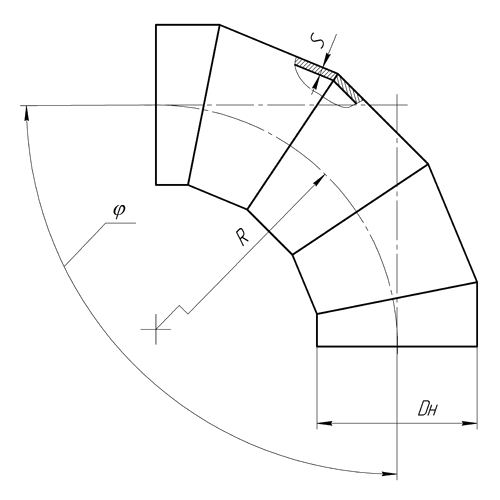

Элемент трубопровода. Отвод под 90 градусов

Полный перечень в ОСТ 34 10.752-97 скачать

Можем возможность изготовить сварные секторные отводы по техническим требованиям заказчика

Переходы сварные листовые по ОСТ 34 10.753-97 (концентрические)
Обозначение	Условное давление, МПа (кгс/см²⁾	Условные проходы Dу х dу	S, мм	L, мм	Масса, кг
08	2,5 (25)	600х500	12	225	39,8
11		700х500	10	450	71,7
12		700х600	12	235	47,3
14		800х500	12	680	140,7
15		800х600	12	465	102,7
16		800х700	12	240	56.5
17		1000х500	14	1140	314,1
18		1000х600	14	920	269,7
19		1000х700	14	695	215,6
20		1000х800	14	475	155,2
21		1200х600	16	1390	522,4
22		1200х700	16	1165	460,6
23		1200х800	16	945	391,5
24		1200х1000	16	490	221,8
27	1,6 (16)	600х500	10	245	36,2
29		700х500	10	450	71,7
30		700х600	10	215	37,0
32		800х500	10	690	118,7
33		800х600	10	455	84,0
34		800х700	10	250	48,6
35		1000х500	10	1155	228,1
36		1000х600	10	920	193,4
37		1000х700	10	715	158,0
38		1000х800	10	485	113,3
39		1200х600	12	1390	392,4
40		1200х700	12	1180	350,0
41		1200х800	12	950	295,9
42		1200х1000	12	485	165,7
43		1400х700	14	1640	624,0
44		1400х800	14	1405	560,7
45		1400х1000	14	940	408,5
46		1400х1200	14	475	223,2
47		1600х800	14	1875	815,5
48		1600х1000	14	1410	663,2
49		1600х1200	14	945	477,9
50		1600х1400	14	490	264,1

Переход 600х500 - 1,6 27 ОСТ 34 10.753-97

Элемент трубопровода. Переход концентрический.

Полный перечень в ОСТ 34 10.753-97 скачать

Можем изготовить сварные переходы по техническим требованиям заказчика

Переходы сварные листовые по ОСТ 34 10.753-97 (эксцентрические)
58	2,5 (25)	600х500	12	225	40,1
61		700х500	10	450	72,2
62		700х600	12	235	48,7
64		800х500	12	680	142,1
65		800х600	12	465	103,5
66		800х700	12	240	57,2
67		1000х500	14	1140	316,8
68		1000х600	14	920	272,3
69		1000х700	14	695	217,5
70		1000х800	14	475	156,6
71		1200х600	16	1390	527,5
72		1200х700	16	1165	460,8
73		1200х800	16	945	395,9
74		1200х1000	16	490	225.1
77	1,6 (16)	600х500	10	245	36,4
79		700х500	10	450	72,2
80		700х600	10	215	37,3
82		800х500	10	690	119,5
83		800х600	10	455	84,8
84		800х700	10	250	49,3
85		1000х500	10	1155	229,6
86		1000х600	10	920	194,9
87		1000х700	10	715	159,5
88		1000х800	10	485	114,5
89		1200х600	12	1390	395,7
90		1200х700	12	1180	353,0
91		1200х800	12	950	299,0
92		1200х1000	12	485	167,2
93		1400х700	14	1640	629,2
94		1400х800	14	1405	614,1
95		1400х1000	14	940	412,5
96		1400х1200	14	475	224,7
97		1600х800	14	1875	822,4
98		1600х1000	14	1410	668,9
99		1600х1200	14	945	481,5
100		1600х1400	14	490	265,5

Переход 1600х1400 - 1,6 100 ОСТ 34 10.753-97

Элемент трубопровода. Переход эксцентрический.

Полный перечень в ОСТ 34 10.753-97 скачать

Можем изготовить сварные переходы по техническим требованиям заказчика

Отводы сварные секторные применяются необходимо, когда нужно изменить направления трубопровода.

Отводы сварные секторные в ООО ПП «СтальКомплектСтрой»

Наша компания предлагает свои услуги в сфере механической обработки металла, изготовления металлоконструкций на заказ, отводов сварных и тройников.

За производство отводов сварных секторных в нашей компании отвечают квалифицированные и опытные специалисты. Используя профессиональные и современные технику и инструменты, на специально оборудованных площадках, производиться сбор отводов и последующий их контроль качества. В процессе изготовления мы руководствуемся регламентированными требованиями, предъявляемыми к качеству данной продукции.

Соблюдение сроков выполнения работ

Используем современное и качественное оборудование

Гарантия на предоставляемые услуги и продукцию

Более 15 лет на рынке металлоконструкций

Все сварные швы на отводах секторных проверяются ультразвуковым контролем. Диапазон рабочих температур от -30 до +300 градусов (он может варьироваться в зависимости от марки, используемой стали).

Специалисты, производящие отводы сварные секторные, имеют большой опыт, необходимую квалификацию и оперативно выполняют заказ.

Современное и организованное производство металлоконструкций, отводов и другой продукция позволяет нам не превышать сроки производства, выпуская качественную продукцию, прошедшую контроль качества. Благодаря качественному сервису обслуживания, все заказы обрабатываются оперативно, не заставляя клиента ждать. В случае необходимости, вы можете проконсультироваться у наши специалистов, по вопросу приобретения наиболее подходящего варианта отвода сварного секторного, с учетом профиля вашего предприятия.

Уточнить цену и получить другую необходимую информацию о отводах сварных секторных, можно у сотрудников нашей компании. Необходимая информация для связи с нами предоставлена в разделе контакты.

Отправить заявку

Отводы сварные секторные, тройники, переходы

Отводы сварные секторные: применение и требования при изготовлении

Отводы сварные секторные и элементы трубопроводов ТЭЦ

Отводы сварные секторные в ООО ПП «СтальКомплектСтрой»
